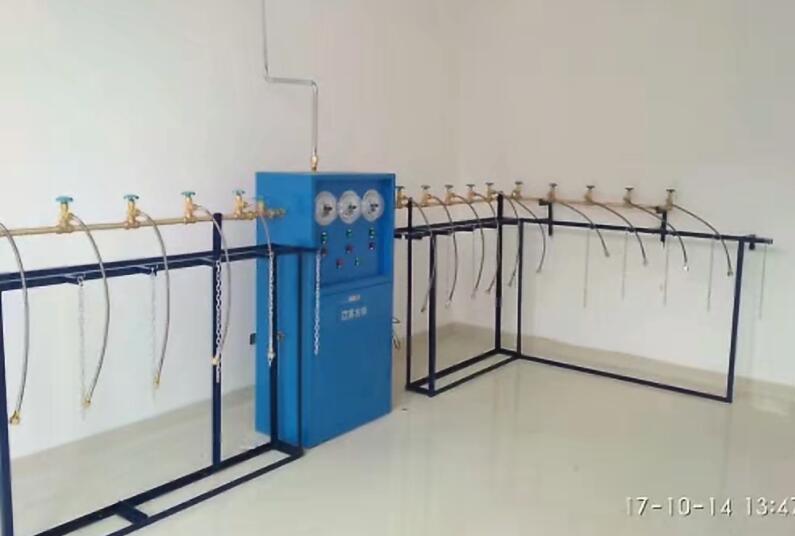

自动汇流排

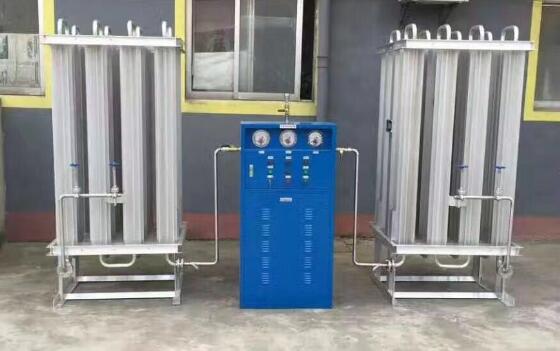

液氧自动汽化器汇流排

龙门架手动汇流排

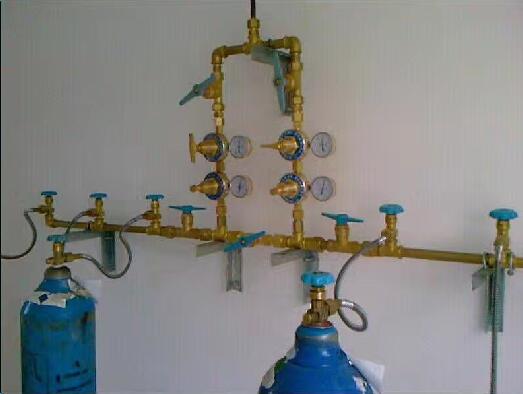

T字型双侧汇流排

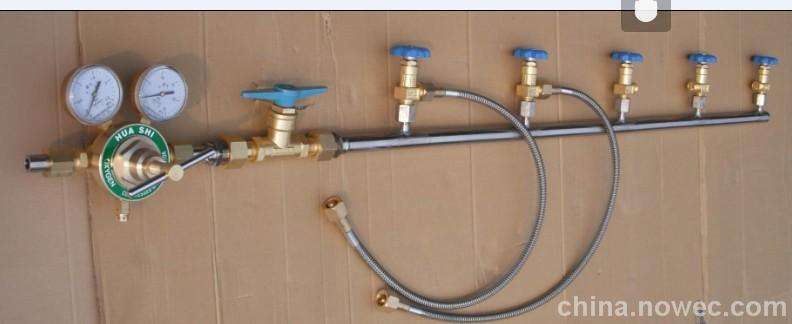

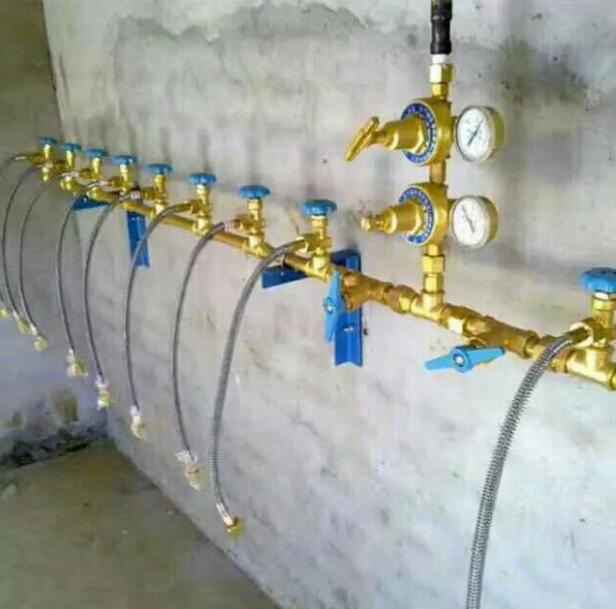

一字型单侧汇流排

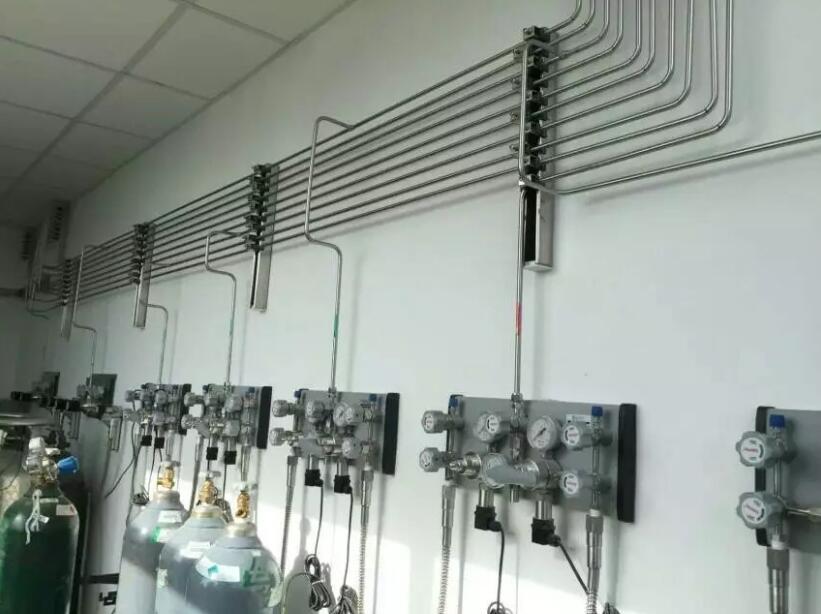

实验室各种气体汇流排

一、设计特点
◇ 气体汇流排主要适用于连续消耗瓶装气体的单位。气体汇流排使用时将数只乃至数十只气瓶,集中连接在汇流排导管上,将气体经过过滤、减压及稳压后输送到使用场所。气体汇流排有结构紧凑、管理方便,安全可靠等特点。
◇ 汇流排导管采用优质304或316不锈钢管或hpb59-1的黄铜管或紫铜管材质制造。
◇ 整个系统经严格强度及气密性测试,安全可靠。
◇ 汇流排设计形式:配龙门架型、T字型、一字型多个形式,安装操作安全方便。
◇ 设计合格,方便安装,支架另配。
◇ 配置大流量气体减压器。
◇ 开放式设计结构,美观、实用、安全,经久耐用,结构合理。
◇ 出厂前全系统均进行严格的强度试验及气密性试验,安全可靠
◇ 可以预留压力开关接口及扩展接口。
◇ 丙烷、丙烯、乙炔、氢气、天然气介质配回火防止器。
◇ 易维护式气体过滤装置能有效阻挡气体中的灰尘和杂质(减压器本身有过滤设置,也可另外加装过滤器)。
◇ 丙烷、丙烯、乙炔、氢气、天然气介质配回火防止器。
◇ 独特的切换阀设计,容易进行主供气瓶组与备用气瓶组的切换使用、压力调整。如选用自动切换汇流排,无需人工进行切换
◇ 氧气按行业标准去油脱脂清洗
◇ 适用于集中供气管道,中小型医院、工厂气体供应站、机械制造、实验室、化工、玻璃、食品、钢铁、航空航天等多个领域。

二、性能说明
◇ 使用介质:氧、氮、氩、氦、氨、二氧化碳、氢、丙烷、丙烯、乙炔、天然气、空气、混合气、笑气、霞普气等
◇ 分组选择:双组式、单侧式
◇ 主要材质:Hpb59-1,SUS304、SUS316或T2
◇ 安装形式:靠墙安装或水平安装
◇ 主要密封件:聚乙烯四氟
◇ 配置大流量、高强度气体调压器
◇ 选配件:泄压阀或压力报警器
◇ 工作环境温度:-20~40℃
◇ 气瓶接管:不锈钢金属软管或紫铜汇流管或高压胶管
◇ 安全泄压装置螺纹接口:M14×1.5
◇ 电源电压:无

三、设计参数

使用介质

最高输入压力

额定输出压力

最大输出流(M 3 /h)

进口连接

出口连接

氧、氮、氩、氦

15MPa

0.1~1.2MPa

100

G5/8

M33*2活接头

二氧化碳

15MPa

0.1~1.2MPa

80~100

G5/8

M33*2活接头

氢气

15MPa

0.1~1.2MPa

100

W21.8×1/14-LH

M33*2活接头

乙炔

2.5MPa

0.03~0.15MPa

60

M16×1.5

M33*2活接头

丙烷,丙烯

2.5MPa

0.03~0.15MPa

60

M16×1.5

M33*2活接头

液化气

3.0Mpa

0.01~0.3 MPa

40

M16×1.5

M33*2活接头

四、使用汇流排的优势
◇ 使用汇流排可以节约换钢瓶的次数,减轻工人的劳动强度和节约人工成本。
◇ 让高压气体集中管理,可以减少安全隐患的存在。
◇ 可以节约场地空间,更好的合理利用场地空间。
◇ 便于气体的管理。
